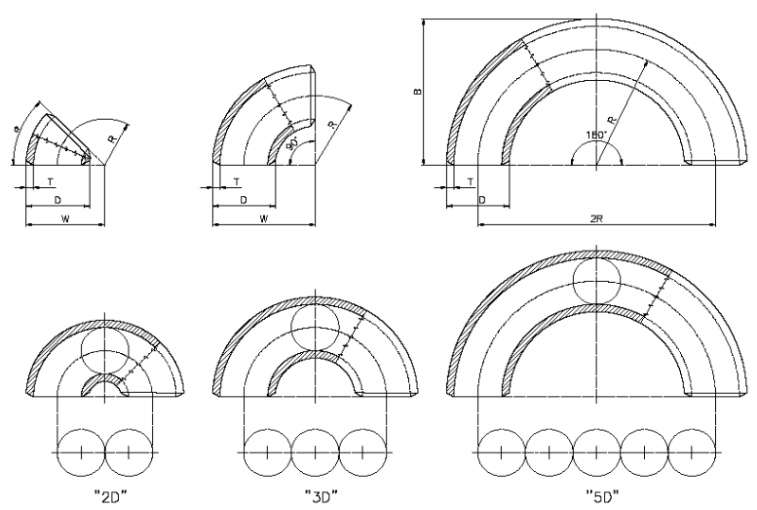

Kolana wg EN 10253-2:2007 typ A |
Średnica nominalna | Średnica zewnętrzna | Grubość ścianki | Rodzaj | ||
Typ 2D | Typ 3D | Typ 5D | |||
DN | D | T | Masa dla 90° | ||
mm | kg | ||||
15 | 21,3 | 2,0 | R=25 | R=38 | R=42,5 |
B-W=36 | B-W=49 | B-W=53 | |||
0,03 | 0,05 | 0,07 | |||
2,6 | 0,05 | 0,06 | 0,08 | ||
3,2 | 0,06 | 0,07 | 0,10 | ||
4,0 | 0,06 | 0,08 | 0,11 | ||
5,0 | 0,08 | 0,10 | 0,13 | ||
7,1 | 0,11 | 0,15 | 0,18 | ||
20 | 26,9 | 2,3 | R=25 | R=38 | R=57,5 |
B-W=39 | B-W=51 | B-W=71 | |||
0,06 | 0,08 | 0,13 | |||
2,6 | 0,06 | 0,08 | 0,14 | ||
3,2 | 0,07 | 0,11 | 0,17 | ||
4,0 | 0,09 | 0,17 | 0,21 | ||
4,5 | 0,09 | 0,18 | 0,23 | ||
5,6 | 0,11 | 0,20 | 0,25 | ||
8,0 | 0,15 | 0,25 | 0,33 | ||
25 | 33,7 | 2,6 | R=25 | R=38 | R=72,5 |
B-W=42 | B-W=56 | B-W=89 | |||
0,10 | 0,12 | 0,23 | |||
3,2 | 0,12 | 0,13 | 0,28 | ||
4,0 | 0,14 | 0,18 | 0,34 | ||
4,5 | 0,14 | 0,20 | 0,37 | ||
5,6 | 0,18 | 0,23 | 0,44 | ||
6,3 | 0,20 | 0,26 | 0,48 | ||
8,8 | 0,28 | 0,38 | 0,67 | ||
32 | 38 | 2,6 | R=45 | R=82,5 | |
B-W=64 | B-W=101 | ||||
0,16 | 0,30 | ||||
42,4 | 2,6 | R=32 | R=48 | R=92,5 | |
B-W=53 | B-W=69 | B-W=114 | |||
0,15 | 0,19 | 0,37 | |||
3,6 | 0,21 | 0,26 | 0,50 | ||
4,0 | 0,23 | 0,29 | 0,55 | ||
5,0 | 0,27 | 0,35 | 0,70 | ||
6,3 | 0,33 | 0,42 | 0,81 | ||
8,0 | 0,43 | 0,55 | 1,05 | ||
10,0 | 0,52 | 0,66 | 1,26 | ||
40 | 48,3 | 2,6 | R=38 | R=57 | R=109,5 |
B-W=62 | B-W=82 | B-W=134 | |||
0,20 | 0,26 | 0,50 | |||
3,6 | 0,27 | 0,36 | 0,67 | ||
4,0 | 0,29 | 0,39 | 0,74 | ||
5,0 | 0,36 | 0,48 | 0,90 | ||
6,3 | 0,44 | 0,59 | 1,10 | ||
8,0 | 0,53 | 0,71 | 1,34 | ||
10,0 | 0,64 | 0,85 | 1,61 | ||
51 | 2,6 | R=63 | R=122,5 | ||
B-W=88 | B-W=149 | ||||
0,31 | 0,56 | ||||
50 | 57 | 2,9 | R=72 | R=130 | |
B-W=100 | B-W=158 | ||||
0,44 | 0,78 | ||||
60,3 | 2,9 | R=51 | R=76 | R=137,5 | |
B-W=81 | B-W=106 | B-W=168 | |||
0,36 | 0,49 | 0,87 | |||
3,6 | 0,44 | 0,60 | 1,07 | ||
4,0 | 0,48 | 0,67 | 1,18 | ||
5,6 | 0,66 | 0,90 | 1,60 | ||
7,1 | 0,80 | 1,11 | 1,98 | ||
8,8 | 0,97 | 1,34 | 2,37 | ||
11,0 | 1,18 | 1,63 | 2,89 | ||
65 | 70 | 2,9 | R=92 | R=160 | |
B-W=127 | B-W=195 | ||||
0,70 | 1,21 | ||||
76,1 | 2,9 | R=63 | R=95 | R=175 | |
B-W=102 | B-W=133 | B-W=213 | |||
0,58 | 0,78 | 1,44 | |||
3,6 | 0,71 | 0,96 | 1,77 | ||
5,6 | 1,07 | 1,46 | 2,68 | ||
7,1 | 1,33 | 1,81 | 3,32 | ||
8,0 | 1,48 | 2,01 | 3,70 | ||
10,0 | 1,79 | 2,43 | 4,48 | ||
14,2 | 2,44 | 3,31 | 6,10 | ||
80 | 88,9 | 3,2 | R=76 | R=114 | R=207,5 |
B-W=121 | B-W=159 | B-W=252 | |||
0,88 | 1,22 | 2,18 | |||
4,0 | 1,09 | 1,51 | 2,70 | ||
5,6 | 1,49 | 2,07 | 3,72 | ||
8,0 | 2,07 | 2,87 | 5,16 | ||
8,8 | 2,26 | 3,13 | 5,62 | ||
11,0 | 2,74 | 3,80 | 6,85 | ||
16,0 | 3,98 | 5,51 | 9,85 | ||
100 | 101,6 | 3,6 | R=133 | R=235 | |
B-W=184 | B-W=286 | ||||
1,83 | 3,25 | ||||
4,0 | 2,02 | 3,59 | |||
5,6 | 2,78 | 4,95 | |||
8,0 | 3,87 | 6,89 | |||
108 | 3,6 | R=142,5 | R=253 | ||
B-W=196 | B-W=306 | ||||
2,08 | 3,68 | ||||
114,3 | 3,6 | R=102 | R=152 | R=270 | |
B-W=159 | B-W=210 | B-W=327 | |||
1,62 | 2,36 | 4,17 | |||
4,5 | 2,01 | 2,92 | 5,17 | ||
6,3 | 2,77 | 4,02 | 7,12 | ||
8,8 | 3,78 | 5,49 | 9,71 | ||
11,0 | 4,62 | 6,71 | 11,90 | ||
14,2 | 5,78 | 8,40 | 14,90 | ||
17,5 | 7,04 | 10,22 | 18,50 | ||
125 | 133 | 4,0 | R=181 | R=311,5 | |
B-W=247 | B-W=378 | ||||
3,62 | 6,25 | ||||
139 | 4,0 | R=127 | R=190 | R=330 | |
B-W=197 | B-W=260 | B-W=400 | |||
2,79 | 4,01 | 6,94 | |||
5,0 | 3,46 | 4,97 | 8,61 | ||
6,3 | 4,32 | 6,20 | 10,80 | ||
10,0 | 6,66 | 9,57 | 16,60 | ||
12,5 | 8,16 | 11,70 | 20,30 | ||
16,0 | 10,20 | 14,60 | 25,30 | ||
20,0 | 12,75 | 18,25 | 31,63 | ||
150 | 159 | 4,5 | R=216 | R=375 | |
B-W=295 | B-454 | ||||
5,82 | 10,10 | ||||
168,3 | 4,0 | R=152 | R=229 | R=390 | |
B-W=237 | B-W=313 | B-W=474 | |||
4,10 | 6,30 | 10,70 | |||
4,5 | 4,43 | 6,53 | 11,10 | ||
5,6 | 5,47 | 8,07 | 13,80 | ||
7,1 | 6,87 | 10,10 | 17,30 | ||
11,0 | 10,40 | 15,30 | 26,10 | ||
14,2 | 13,10 | 19,40 | 33,10 | ||
17,5 | 15,90 | 23,40 | 39,90 | ||
22,2 | 19,50 | 28,70 | 49,00 | ||
175 | 193,7 | 5,6 | R=270 | ||
B-W=367 | |||||
11,00 | |||||
6,3 | 12,40 | ||||
7,1 | 13,90 | ||||
200 | 219,1 | 4,5 | R=203 | R=305 | R=515 |
B-W=313 | B-W=414 | B-W=624 | |||
7,86 | 11,40 | 19,10 | |||
6,3 | 10,90 | 15,80 | 26,50 | ||
7,1 | 12,30 | 17,80 | 29,70 | ||
8,0 | 13,70 | 20,00 | 33,40 | ||
12,5 | 21,00 | 30,50 | 51,00 | ||
16,0 | 26,40 | 38,40 | 64,20 | ||
17,5 | 28,70 | 41,70 | 69,70 | ||
22,2 | 35,60 | 51,70 | 86,40 | ||
225 | 244,5 | 6,3 | R=340 | ||
B-W=462 | |||||
19,80 | |||||
250 | 273 | 5,0 | R=254 | R=381 | R=650 |
B-W=391 | B-W=518 | B-W=786 | |||
13,20 | 19,80 | 33,70 | |||
6,3 | 16,50 | 24,80 | 42,30 | ||
8,8 | 22,90 | 34,30 | 58,50 | ||
10,0 | 25,90 | 38,80 | 66,20 | ||
12,5 | 32,00 | 48,10 | 82,00 | ||
16,0 | 40,50 | 60,70 | 104,00 | ||
22,2 | 54,80 | 82,20 | 140,00 | ||
30,0 | 73,20 | 109,80 | 187,20 | ||
300 | 323,9 | 5,6 | R=305 | R=457 | R=770 |
B-W=467 | B-W=619 | B-W=932 | |||
21,1 | 31,6 | 53,5 | |||
7,1 | 26,6 | 39,8 | 67,5 | ||
8,8 | 32,8 | 49,1 | 83,3 | ||
10,0 | 37,1 | 55,6 | 94,2 | ||
12,5 | 46,0 | 68,9 | 117,0 | ||
17,5 | 63,4 | 94,9 | 161,0 | ||
25,0 | 88,3 | 132,0 | 224,0 | ||
32,0 | 111,3 | 166,9 | 285,0 | ||
350 | 355,6 | 5,6 | R=356 | R=533 | R=850 |
B-W=533 | B-W=711 | B-W=1028 | |||
27,0 | 40,5 | 64,5 | |||
8,0 | 38,2 | 57,5 | 91,6 | ||
10,0 | 47,5 | 71,4 | 114,0 | ||
12,5 | 59,0 | 88,6 | 141,0 | ||
16,0 | 74,7 | 112,0 | 179,0 | ||
20,0 | 92,3 | 139,0 | 221,0 | ||
28,0 | 125,4 | 171,6 | 290,5 | ||
36,0 | 153,0 | 205,9 | 348,6 | ||
400 | 406,4 | 6,3 | R=406 | R=610 | R=970 |
B-W=610 | B-W=813 | B-W=1173 | |||
39,7 | 59,6 | 94,7 | |||
8,8 | 55,1 | 82,6 | 132,0 | ||
10,0 | 62,4 | 93,6 | 149,0 | ||
12,5 | 77,6 | 116,0 | 185,0 | ||
17,5 | 107,0 | 161,0 | 256,0 | ||
22,2 | 134,0 | 201,0 | 320,0 | ||
30,0 | 178,0 | 267,0 | 424,0 | ||
40,0 | 231,0 | 346,0 | 550,0 | ||
450 | 457 | 6,3 | R=457 | R=686 | R=1122 |
B-W=686 | B-W=914 | B-W=1350 | |||
50,1 | 75,5 | 124,0 | |||
10,0 | 78,8 | 119,0 | 194,0 | ||
11,0 | 86,5 | 130,0 | 213,0 | ||
12,5 | 98,0 | 148,0 | 242,0 | ||
17,5 | 136,0 | 204,0 | 335,0 | ||
22,2 | 170,0 | 257,0 | 420,0 | ||
32,0 | 240,0 | 362,0 | 591,0 | ||
45,0 | 326,0 | 492,0 | 804,0 | ||
500 | 508 | 6,3 | R=508 | R=762 | R=1245 |
B-W=762 | B-W=1016 | B-W=1500 | |||
61,8 | 93,3 | 152,0 | |||
10,0 | 97,4 | 147,0 | 240,0 | ||
11,0 | 107,0 | 161,0 | 264,0 | ||
12,5 | 121,0 | 183,0 | 299,0 | ||
17,5 | 168,0 | 253,0 | 414,0 | ||
25,0 | 236,0 | 356,0 | 582,0 | ||
36,0 | 332,0 | 502,0 | 819,0 | ||
50,0 | 458,0 | 692,0 | 1128,0 | ||
550 | 559 | 6,3 | R=559 | R=838 | R=1398 |
B-W=838 | B-W=1118 | B-W=1677 | |||
74,2 | 113,0 | 185,0 | |||
10,0 | 119,0 | 178,0 | 292,0 | ||
12,5 | 148,0 | 222,0 | 364,0 | ||
20,0 | 233,0 | 350,0 | 574,0 | ||
28,0 | 322,0 | 482,0 | 791,0 | ||
600 | 610 | 6,3 | R=610 | R=914 | R=1525 |
B-W=914 | B-W=1219 | B-W=1830 | |||
89,8 | 133,0 | 221,0 | |||
10,0 | 142,0 | 209,0 | 348,0 | ||
12,5 | 176,0 | 260,0 | 434,0 | ||
17,5 | 245,0 | 361,0 | 602,0 | ||
25,0 | 345,0 | 510,0 | 849,0 | ||
30,0 | 411,0 | 606,0 | 1010,0 | ||
45,0 | 598,0 | 882,0 | 1470,0 | ||
60,0 | 820,0 | 1212,0 | 2020,0 | ||
650 | 660 | 10,0 | R=660 | R=990 | R=1650 |
B-W=990 | B-W=1320 | B-W=1980 | |||
166,0 | 249,0 | 327,0 | |||
12,5 | 207,0 | 310,0 | 407,0 | ||
17,5 | 288,0 | 431,0 | 566,0 | ||
700 | 711 | 7,1 | R=711 | R=1067 | R=1778 |
B-W=1066 | B-W=1422 | B-W=2133 | |||
136,0 | 203,0 | 339,0 | |||
10,0 | 190,0 | 285,0 | 475,0 | ||
12,5 | 237,0 | 355,0 | 592,0 | ||
25,0 | 465,0 | 698,0 | 1163,0 | ||
750 | 762 | 10,0 | R=762 | R=1143 | R=1905 |
B-W=1143 | B-W=1524 | B-W=2286 | |||
221,0 | 331,0 | 546,0 | |||
12,5 | 276,0 | 415,0 | 680,0 | ||
25,0 | 542,0 | 816,0 | 1338,0 | ||
800 | 813 | 8,0 | R=813 | R=1219 | R=2033 |
B-W=1220 | B-W=1626 | B-W=2439 | |||
202,0 | 299,0 | 499,0 | |||
10,0 | 252,0 | 373,0 | 622,0 | ||
12,5 | 314,0 | 465,0 | 775,0 | ||
25,0 | 618,0 | 916,0 | 1526,0 | ||
850 | 864 | 10,0 | R=864 | R=1296 | R=2155 |
B-W=1296 | B-W=1728 | B-W=2587 | |||
260,0 | 320,0 | 598,0 | |||
12,5 | 320,0 | 505,0 | 740,0 | ||
25,0 | 720,0 | 1120,0 | 1700,0 | ||
900 | 914 | 10,0 | R=914 | R=1372 | R=2285 |
B-W=1371 | B-W=1829 | B-W=2742 | |||
319,0 | 480,0 | 740,0 | |||
12,5 | 394,0 | 598,0 | 950,0 | ||
20,0 | 626,0 | 948,0 | 1500,0 | ||
25,0 | 877,0 | 1328,0 | 2100,0 | ||
1000 | 1016 | 10,0 | R=1016 | R=1524 | R=2540 |
B-W=1524 | B-W=2032 | B-W=3048 | |||
355,0 | 528,0 | 815,0 | |||
12,5 | 440,0 | 658,0 | 1050,0 | ||
20,0 | 690,0 | 1043,0 | 1650,0 | ||
25,0 | 965,0 | 1460,0 | 2310,0 | ||
1050 | 1067 | 10,0 | R=1067 | R=1600 | R=2665 |
B-W=1600 | B-W=2134 | B-W=3201 | |||
446 | 670 | 1115 | |||
12,5 | 550 | 830 | 1333 | ||
20,0 | 880 | 1340 | 2228 | ||
25,0 | 1070 | 1670 | 2700 | ||
1100 | 1118 | 10,0 | R=1118 | R=1677 | R=2790 |
B-W=1677 | B-W=2236 | B-W=3354 | |||
490,0 | 735,0 | 1223,0 | |||
12,5 | 630,0 | 920,0 | 1500,0 | ||
20,0 | 980,0 | 1480,0 | 2445,0 | ||
25,0 | 1260,0 | 1850,0 | 2950,0 | ||
1150 | 1168 | 10,0 | R=1166 | R=1752 | R=2915 |
B-W=1749 | B-W=2336 | B-W=3504 | |||
537,0 | 810,0 | 1340,0 | |||
12,5 | 660,0 | 980,0 | 1610,0 | ||
20,0 | 1100,0 | 1620,0 | 2680,0 | ||
25,0 | 1290,0 | 2950,0 | 3190,0 | ||
1200 | 1219 | 10,0 | R=1219 | R=1829 | R=3050 |
B-W=1830 | B-W=2438 | B-W=3657 | |||
583,0 | 875,0 | 1460,0 | |||
12,5 | 730,0 | 1080,0 | 1800,0 | ||
20,0 | 1165,0 | 1730,0 | 2910,0 | ||
25,0 | 1480,0 | 2160,0 | 3500,0 |
Sposób zamawiania:
- numer normy EN 10253-2:2007
- typ kształtki - typ A
- rodzaj - np. 3D
- średnicę zewnętrzną D, grubość ścianki T, kąt środkowy np.90°
- oznaczenie gatunku stali lub numer stali
Uwagi:
Wymiary powyższe zostały opracowane na podstawie normy, nie określają dostępności wyrobu w sprzedaży.
